Недавно мы рассмотрели новинку от компании AMD в лице Radeon HD 2600XT, но вот более доступное решение – Radeon HD 2600Pro – осталось без нашего внимания. Как и в старшей версии, в Radeon HD 2600Pro используется ядро RV630, значит, все функциональные блоки остались на месте, а именно 120 универсальных процессоров, 8 TMU и 4 блока ROP. Единственное, что отличает Radeon HD 2600Pro от Radeon HD 2600XT, это частота ядра и памяти, а также используемый тип последней.

В период разработки решений среднего уровня серии Radeon HD 2xxx предполагалось, что они в конечном итоге будут конкурировать с аналогичными продуктами от NVIDIA. И действительно, линейка Radeon HD 2600 смогла противостоять решениям калифорнийской компании, но только классом ниже, что повлекло значительное снижение цен на готовые изделия.

Сегодня мы рассмотрим две видеокарты на базе серии AMD Radeon HD 2600 и две на базе GeForce 8600 и выясним справедливость позиционирования обеих конкурирующих линеек.

ASUS EAH2600PRO/HTDP/256M/A

EAH2600XT D4/HTDI/256M

ECS N8600GT-256MX

XFX GeForce 8600 GTS 256MB

ASUS EAH2600PRO/HTDP/256M/A

Продукция компании ASUS всегда славилась своим качеством, особенно видеокарты, которые встретить в OEM-комплектации практически нереально, чего не скажешь о видеокартах других производителей.

Упаковка ASUS EAH2600PRO

Комплект поставки видеокарты

С выходом новой серии карт дизайн коробок слегка изменился: немного проще, но со вкусом. Комплект поставки недорогих решений остался на прежнем уровне – только всё необходимое:

• инструкция
• диск с драйверами
• диск с дополнительным ПО
• переходник DVI->D-Sub
• переходник HDTV

Карта ASUS EAH2600PRO выполнена в полном соответствии референсному дизайну, и единственным существенным изменением является использование фирменной системы охлаждения.

ASUS EAH2600PRO

Для подключения периферии на акселераторе установлены два разъёма DVI и TV-выход с поддержкой HDTV.

Разъёмы на ASUS EAH2600PRO

Поскольку Radeon HD 2600Pro позиционируется как решение начального и среднего уровня, видеокарта лишена интерфейса для объединения двух адаптеров в режиме CrossFire, но поддержка последнего всё же осталась, и обмен информацией между картами будет происходить через шину PCI-E, что немного скажется на производительности тандема.

Система охлаждения

Используемая система охлаждения выполнена из алюминия и по форме напоминает кулеры Zalman серии VF700 и так же занимает соседний слот на материнской плате. Весьма эффективный кулер оснащён тихим вентилятором, что позволит собрать бесшумную современную систему.

Оригинальный файл

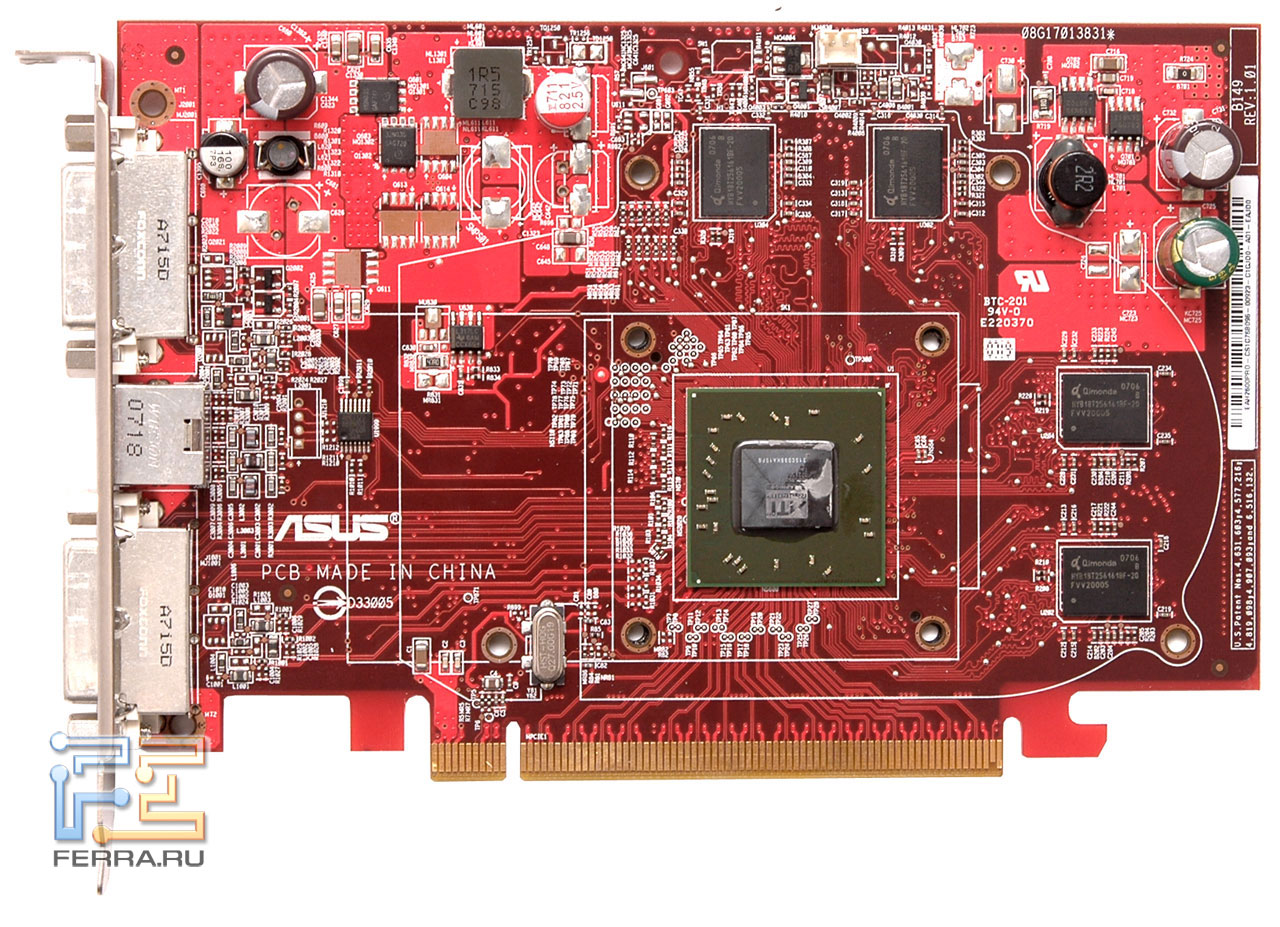

Печатная плата ASUS EAH2600PRO

Графическое ядро RV630

Память Qimonda со временем доступа 2 нс

Графическое ядро RV630 (выпущено на 21-й неделе 2007 года), как и положено по спецификациям, работает на частоте 600 МГц. Память стандарта DDR2 набрана 8 чипами Qimonda со временем доступа 2 нс, что соответствует эффективной частоте в 1000 МГц, на которой она и работает. Объём памяти 256 Мбайт, шина – 128 бит. В итоге получился немного разогнанный продукт, который вряд ли понравится оверклокерам, ведь потенциал памяти может ограничиться частотой 1100-1150 МГц, а то и меньше.

EAH2600XT D4/HTDI/256M

Представитель производительного middle-end – Radeon HD 2600XT, также от компании ASUS и, как и предыдущая карта, поставляется в коробке обновлённого дизайна.

Упаковка ASUS EAH2600XT D4

Комплект поставки видеокарты

Комплект поставки немного расширился по сравнению с ASUS EAH2600PRO, но не значительно, кроме переходников в коробке можно обнаружить чехол для дисков. Сам же комплект имеет следующий вид:

• инструкция
• диск с драйверами
• диск с дополнительным ПО
• переходник DVI->D-Sub
• переходник DVI->HDMI
• переходник HDTV
• мостик CrossFire

Стандартный дизайн видеокарты ASUS EAH2600XT D4, поддерживающей память GDDR4, оказался неожиданностью – от ASUS на карте присутствует только логотип компании, а, учитывая потенциал этого производителя, такой подход немного удивляет. Возможно, со временем компания выпустит адаптеры на базе Radeon HD 2600XT с оригинальным дизайном. Сейчас же подобные карты отличаются лишь брендом и комплектом поставки, сами же акселераторы при этом имеют одинаковые характеристики.

ASUS EAH2600XT D4

Благодаря двум интерфейсам Dual Link DVI к видеокарте можно подключить два монитора с соответствующими разъёмами. Если же есть современный TV-приёмник с интерфейсом HDMI, через который передаётся как видео-, так и аудиосигнал, можно воспользоваться комплектным переходником. Не стоит забывать, что новая серия AMD Radeon HD 2xxx обладает встроенным 5.1-канальным звуковым кодеком класса HD Audio. Для пользователей аналоговых мониторов имеется уже ставший стандартом переходник DVI->D-Sub.

Разъёмы на ASUS EAH2600XT D4

И, конечно же, видеокарта оснащена двумя интерфейсами для объединения подобных карт в режиме CrossFire.

Система охлаждения

Система охлаждения ASUS EAH2600XT D4 состоит из алюминиевого основания, накрывающего не только чипы памяти, но и силовые элементы, и медного сердечника с тонкими рёбрами, охлаждающего видеоядро карты. С обратной стороны кулер крепится по периметру болтами, а сердечник – через крестообразную пружину. Система охлаждения занимает всего один слот, в качестве вентилятора используется турбинка небольшого размера, её эффективность – на приемлемом уровне, она не даёт нагреться графическому процессору в среднем выше 70°C.

Печатная плата ASUS EAH2600PRO

Карта хоть и имеет мощную силовую обвязку, но разъёма дополнительного питания лишена, так как уровень энергопотребления 65 нм ядра RV630 незначителен и видеокартам на его базе достаточно питания от разъёма PCI-E x16.

Ядро RV630

Память Samsung 0,9 нс

Рабочая частота графического процессора, выпущенного на 23-й неделе этого года, составляет 800 МГц, 0,9 нс памяти GDDR4 производства Samsung – 2000 МГц (эффективная), что полностью соответствует спецификациям. Объём памяти четырёх микросхем равен 256 Мбайт с шиной в 128 бит, и, учитывая такую разрядность, появление на данном этапе версий видеокарт 512 Мбайт будет оправдан лишь маркетинговой уловкой производителя (не только ASUS).

ECS N8600GT-256MX

Следующий наш участник из конкурирующего лагеря представлен моделью от Elitegroup Computer Systems (ECS). Видеокарта ECS N8600GT-256MX на базе GeForce 8600GT поставляется в чёрной коробке с изображением дракона и с пометкой «Plus Edition», означающей повышенные частоты чипа и памяти: 600/1600 МГц против стандартных 540/1400 МГц.

Упаковка

Комплект поставки ECS N8600GT-256MX

Аскетичный комплект поставки включает в себя следующее:

• инструкция
• диск с драйверами
• переходник DVI->D-Sub
• переходник HDTV

Компания NVIDIA не стала изобретать велосипед при разработке PCB для GeForce 8600GT, а сделала совместимым G84 с платами предыдущего поколения, и современный графический процессор без проблем может устанавливаться вместо GeForce 7600GT. Дизайн ECS N8600GT-256MX полностью повторяет бестселлер прошлого middle-end, даже кулер остался от GeForce 7600GT.

ECS N8600GT-256MX

На карте присутствуют два разъёма DVI, TV-выход, совместимый с HDTV, и интерфейс MIO для объединения карт в режиме SLI.

Разъёмы на ECS N8600GT-256MX

Кулер, отвечающий за охлаждение графического ядра, состоит из анодированного радиатора и турбины, шум которой знаком ещё по серии GeForce 7900/7600.

Система охлаждения

Чипы памяти ничем не прикрыты и охлаждаются потоками воздуха, идущими от системы охлаждения ядра, но этого вполне достаточно, учитывая умеренное тепловыделение памяти на такой частоте.

Печатная плата ECS N8600GT-256MX

Чип G84-300-A2

Память Samsung с доступом 1,4 нс

Ядро G84-300 выпущено на 5-й неделе 2007 года и, как говорилось выше, работает на частоте 600 МГц. Память с суммарным объёмом 256 Мбайт от Samsung имеет время доступа 1,4 нс, но работает на частоте 1600 МГц, что выше её номинала на 200 МГц. Если такая частота и не проблема для чипов памяти 1,4 нс, всё же хотелось бы, чтобы производитель обеспечил стабильное функционирование в таком режиме. Возможно, что питающее напряжение памяти немного завышено, как например, на моделях Sonic от Palit, и любители разгона смогут поднять планку до 1,8-1,9 ГГц, благодаря чему возрастёт производительность видеоподсистемы в целом.
